Fiat Ducato: пример установки пневмоподвески

Fiat Ducato 244 с завода получил заднюю двухлистовую рессорную подвеску. С годами рессоры просели, и машина потеряла и клиренс, и часть способности держать груз. Задача была вернуть заводской уровень.

Как встал комплект

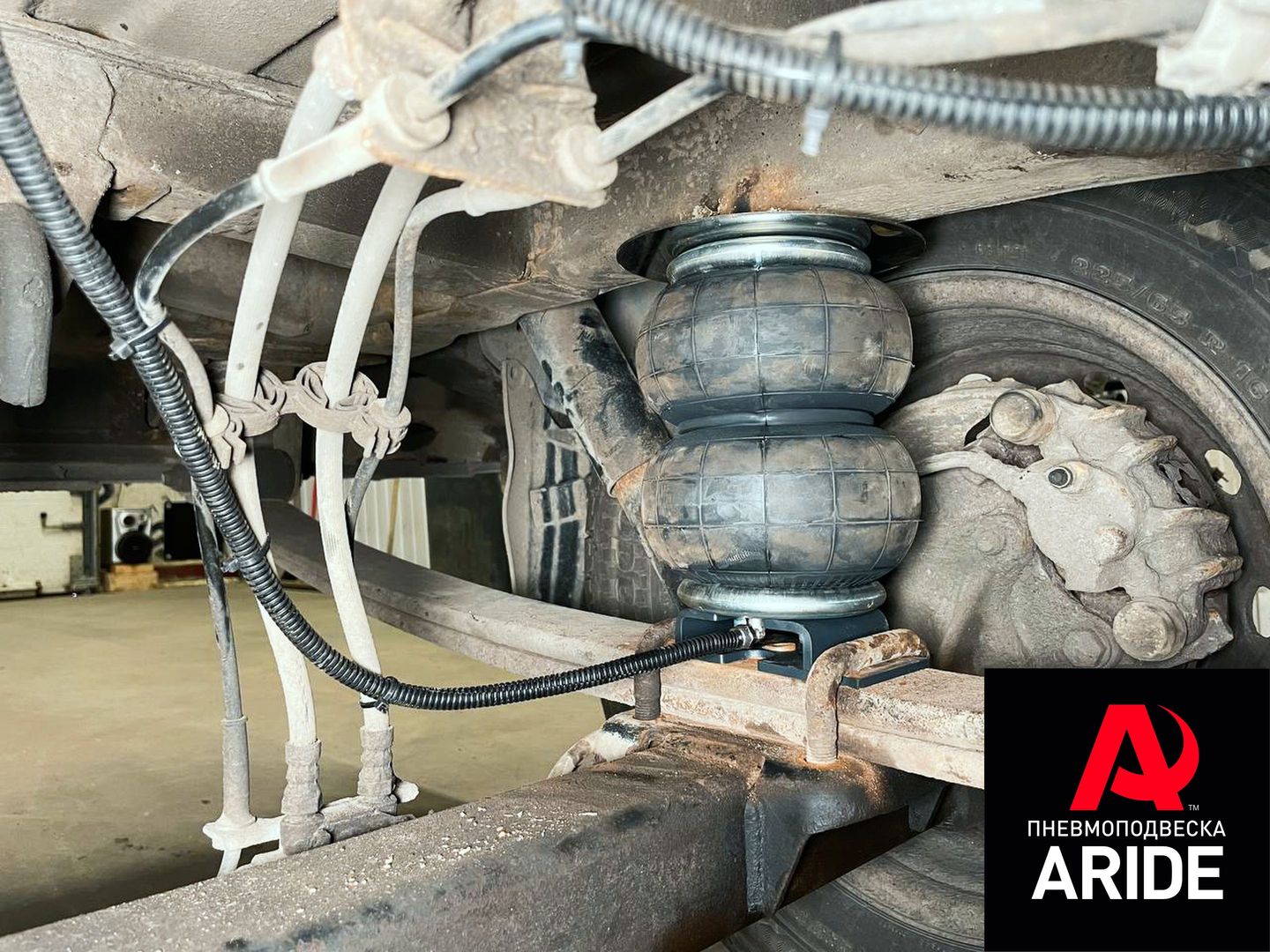

Комплект 23010 стоит между рессорами и рамой. Штатные отбойники сняли, на их место поставили верхние кронштейны сразу с подушками. Они крепятся к раме на болтах через заводское отверстие под отбойник. Нижние кронштейны лежат на рессорном пакете и стягиваются стремянными болтами. Комплект компенсирует до 2560 кг нагрузки.

Подушки

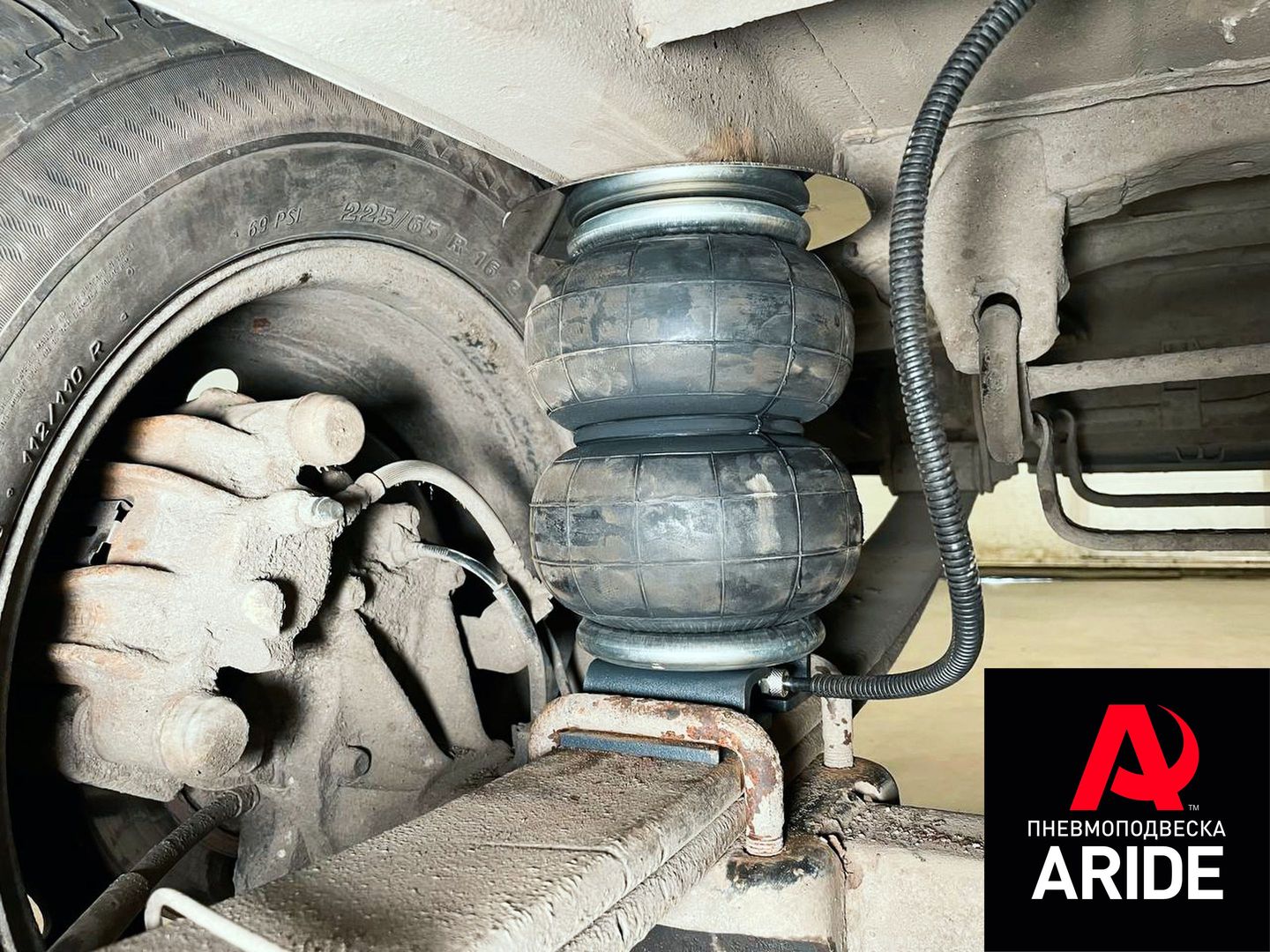

Использованы подушки 160D1. Каждая берёт на себя до 1100 кг нагрузки на заднюю ось.

Контроль давления

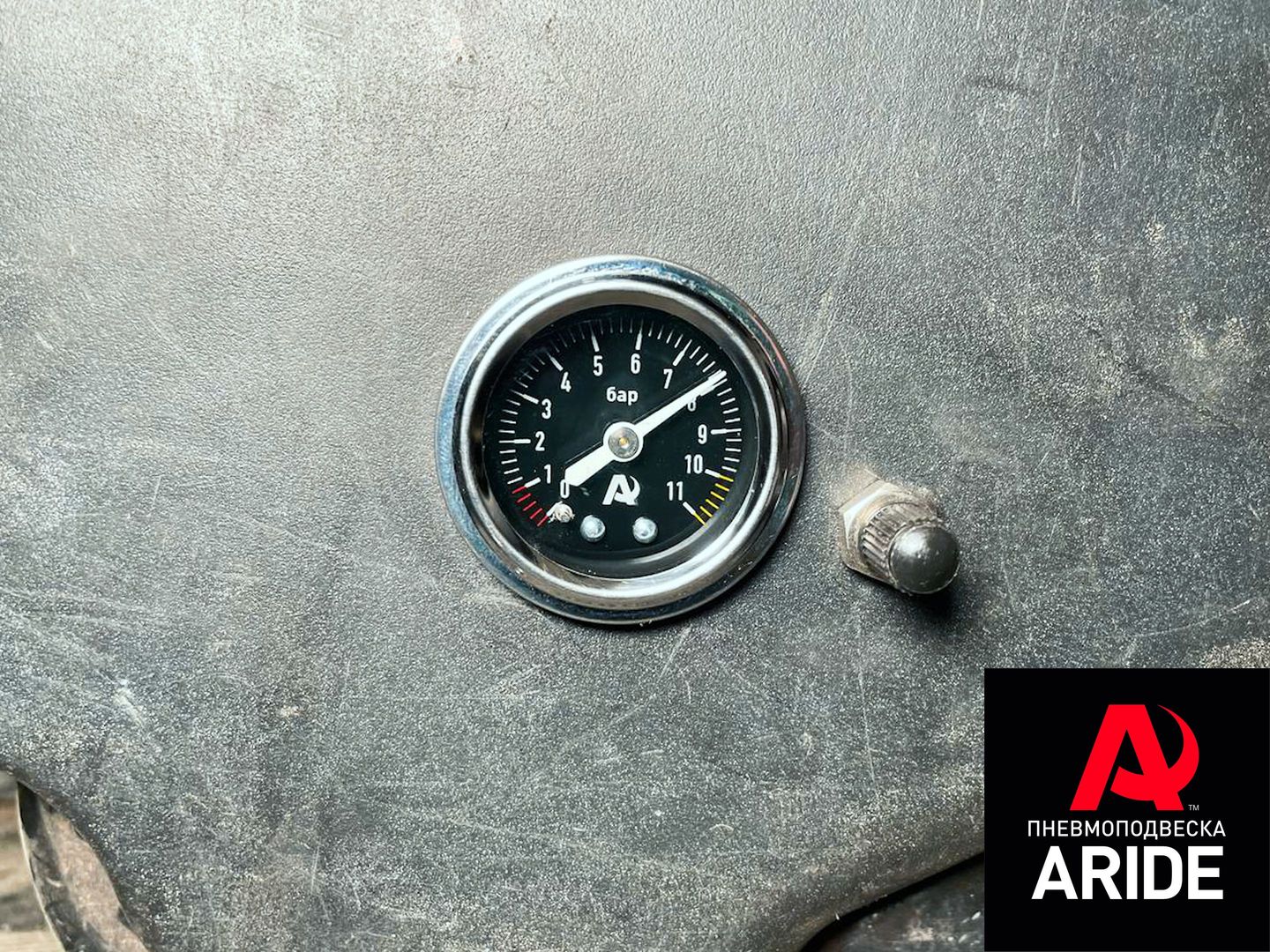

Систему управления взяли простую, одноконтурную 1.ПМ: манометр и ниппель. Они поставлены в нише под сиденьем водителя. Давление проверяют по манометру, а воздух добавляют через ниппель.
