Серия «Эконом» — стационарный компрессор без ресивера. Давление в коллекторе держит реле давления. Давлением в контурах управляют с панели с пневмоклавишами и манометром
Технические характеристики
Эконом
Модель компрессора
92C / 100C
Напряжение (базовая модификация)
12В
Модификация на 24В**
есть
Объем ресивера, л
нет
Максимальное рабочее давление, psi (бар)
120 (8)
Давление включения компрессора, psi (бар)
90 (6)
Давление отключения компрессора, psi (бар)
120 (8)
Номинал предохранительного клапана, psi (бар)
145 (10)
Рабочий цикл – время работы / время отдыха, мин
6 / 34
Производительность, норм. л/мин
29 / 36
Максимальный пусковой ток, А
10 / 15
Класс защиты
IP54
** В модификациях на 24 В рабочее напряжение указано в конце артикула комплекта.

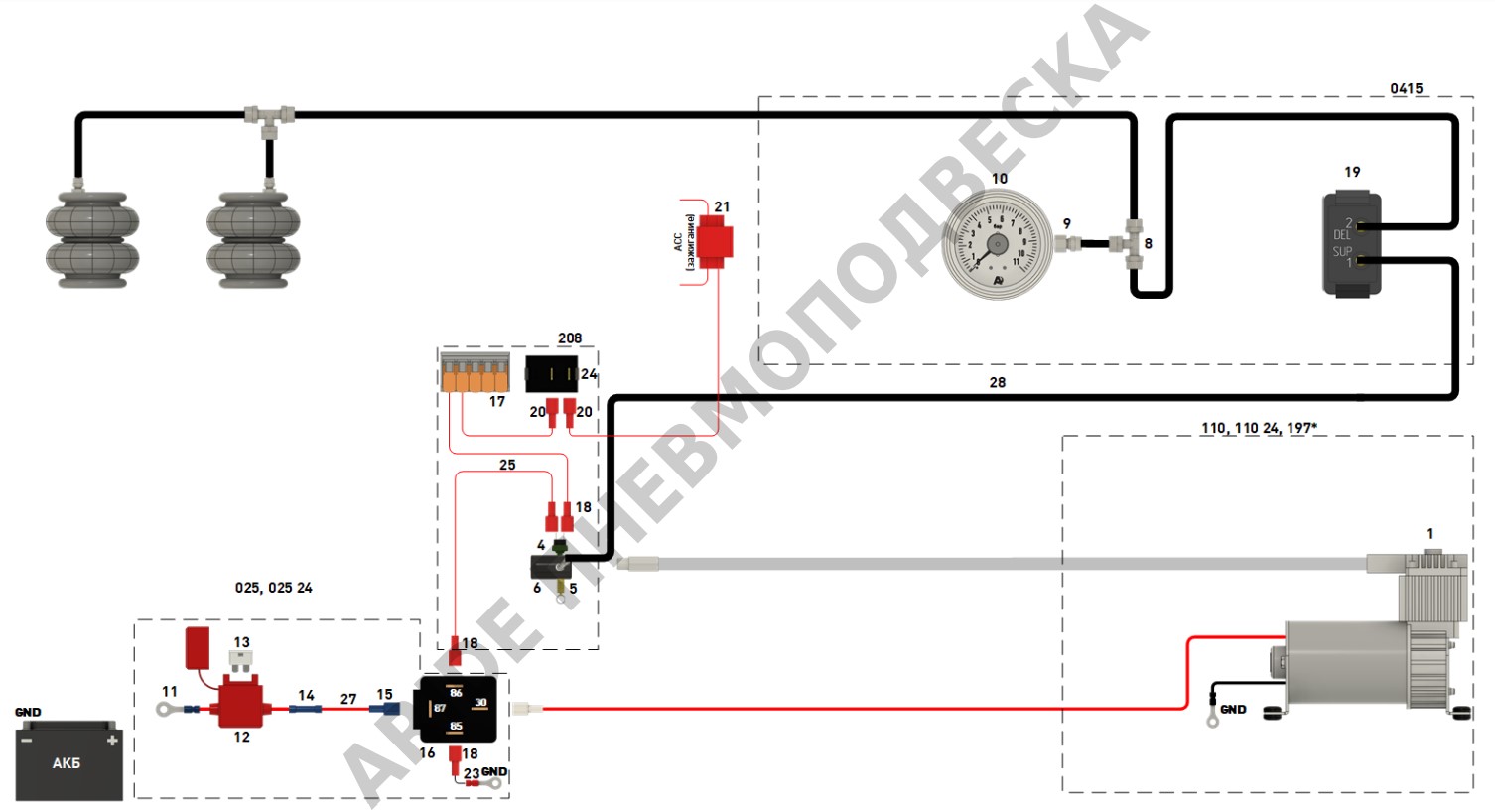

Схема подключения: система управления пневмоподвеской 1.Эконом, 1.Эконом.24, 1.Эконом.БК Схема подключения пневмоподвески - Серия Эконом
Схема подключения пневмоподвески - Серия ЭкономСхема подключения пневмоподвески - Серия Эконом

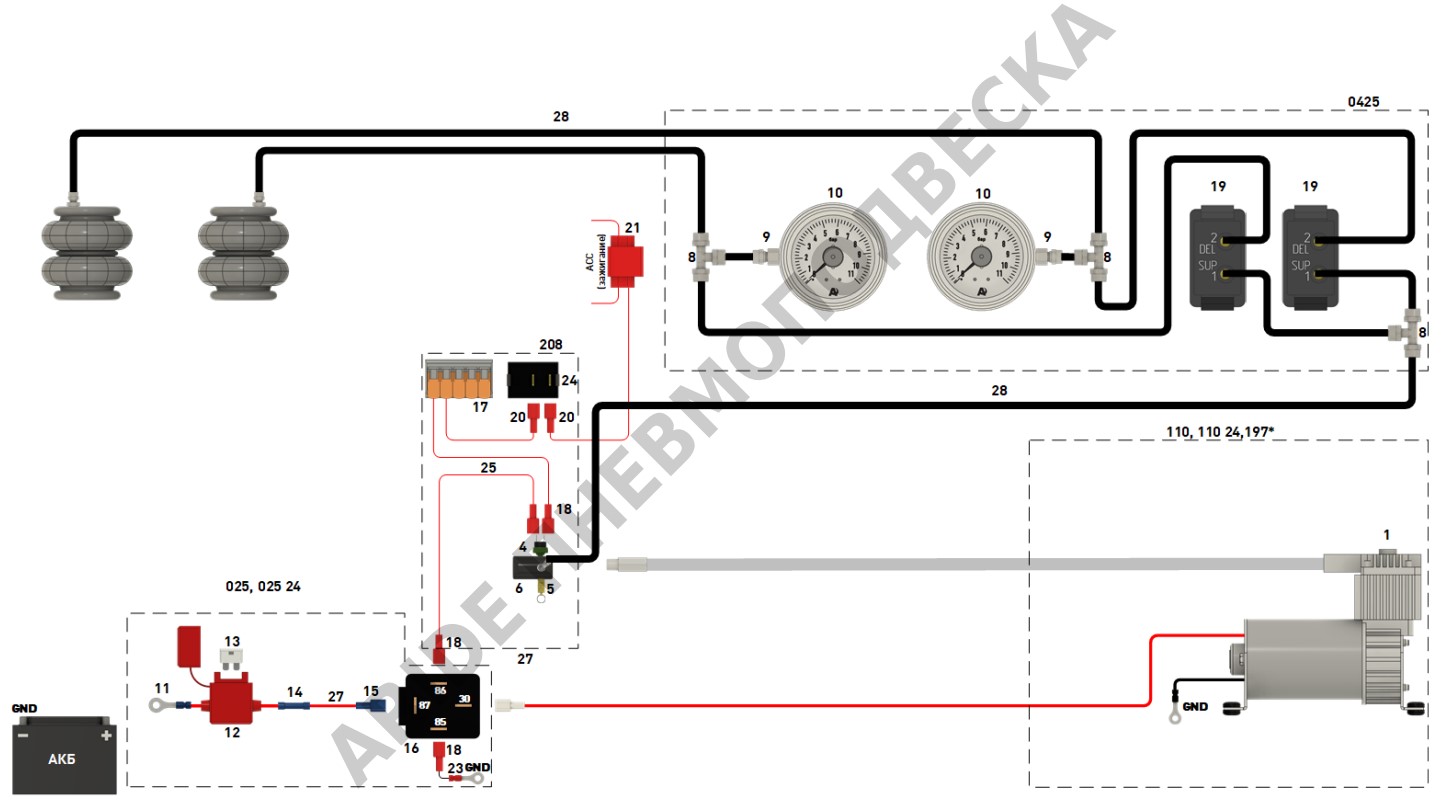

Схема подключения: система управления пневмоподвеской 2.Эконом, 2.Эконом.24, 2.Эконом.БК
Схема подключения пневмоподвески - Серия Эконом
Схема подключения пневмоподвески - Серия ЭкономСхема подключения пневмоподвески - Серия Эконом
Список комплектующих
Позиция на схеме
Наименование
1
Компрессор
3
Фитинг проходной, 1/4
4
Реле давления
5
Клапан предохранительный
6
Коллектор 4х1/4 + 1х1/8 под элемент подогрева
7
Лампа а/м W5W с патроном
8
Фитинг тройник с накидной гайкой, Т 6
9
Фитинг прямой с накидной гайкой, 6-1/8 М
10
Манометр
11
Наконечник кольцевой изолированный НКИ 2,5-8
12
Держатель предохранителя норма с проводами
13
Предохранитель ножевой "норма"
14
Гильза соединительная изолированная ГСИ 2,5
15
Разъем плоский полностью изолированный мама РППИ-М 2,5-6,3
16
Реле 4-х контактное
17
Клемма для 5 проводников WAGO
18
Разъем плоский полностью изолированный мама РППИ-М 1,5-6,3
19
Клавиша пневматическая
20
Разъем плоский полностью изолированный мама РППИ-М 1,5-2,8
21
Ответвитель ОВ 1
22
Гильза соединительная изолированная ГСИ 1,5
23
Наконечник кольцевой изолированный НКИ 1,5-6
24
Переключатель клавишный, on-off, с фиксацией круглый (установка под сверло 16 мм)
