Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS
248463Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PSИнструкция по монтажу системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3
.OB.PS.
Пневмоклавиша
1.OB.PS - 1 шт
2.OB.PS - 2 шт
3.OB.PS - 3 шт
Подключить к
пневматическим
портам
соответствующие
пневмомагистрали
SUP к ресиверу
DEL к подушкам и
манометру
2
Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS
10973Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PSИнструкция по монтажу системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.
OB.PS.
Тройник трубка 6/4
мм
1.OB.PS -2 шт.
2.OB.PS – 3 шт.
3.OB.PS – 5 шт.
3
Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS
12086Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PSИнструкция по монтажу системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.
OB.PS.
Фитинг манометра
трубка 6/4 мм –
резьба внутренняя
1/8 NPT
1.OB.PS – 1 шт.
2.OB.PS – 2 шт.
3.OB.PS – 3 шт
Для сборки
использовать
резьбовой
герметик, накрутить
фитинги на
штуцера
манометров, после
врезки манометра
или установки его в
монтажную панель
4
Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS
157137Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PSИнструкция по монтажу системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3
.OB.PS.
Манометр с
подсветкой
1.OB.PS – 1 шт.
2.OB.PS – 1 шт.
3.OB.PS – 2 шт.
В зависимости от
поставки манометр
может иметь
черный или белый
циферблат.
Комплектуется
лампой накала.
5
Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS
175100Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PSИнструкция по монтажу системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3
.OB.PS.
Штатный ресивер
автомобиля
Не входит в
состав комплекта
6
Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS
11274Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PSИнструкция по монтажу системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.
OB.PS.
Пробка ресивера
М16
1 шт
Собирать на резьбовом герметике, подключается к штатному ресиверу
7
Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS
14298Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PSИнструкция по монтажу системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.
OB.PS.
Шаровый кран G1/4
1 шт
Собирать на резьбовом герметике
8
Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS
11860Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PSИнструкция по монтажу системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.
OB.PS.
1510 6/4-1/4, Фитинг, 6-1/4
1 шт
Собирать на резьбовом герметике
9
Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS
13399Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PSИнструкция по монтажу системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.
OB.PS.
Ответвитель
1.OB.PS – 1 шт.
2.OB.PS – 1 шт.
3.OB.PS – 3 шт.
C помощью ответвителя подключиться к проводу зажигания
10
Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS
11659Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PSИнструкция по монтажу системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.
OB.PS.
Гильза соединительная 1,5
2 шт.
Обжать
соответствующие
провода
11
Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS
10755Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PSИнструкция по монтажу системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.
OB.PS.
Наконечник кольцевой 1,5-6
1 шт
Обжать
соответствующие
провода
12
Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS
10155Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PSИнструкция по монтажу системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.
OB.PS.
Провод 1*0,75 мм красный
1 м
Обжать
соответствующие
провода
13
Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS
9354Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PSИнструкция по монтажу системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.O
B.PS.
Провод 1*0,75 мм черный
1 м
14
Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS
13968Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PSИнструкция по монтажу системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.
OB.PS.
Пневматическая магистраль 6/4 мм
7 м
15
Гофрорукав 7 мм,
черный
2 м
16
Хомут-стяжка 3*150 мм
10 шт
17
Резьбовой герметик
1 шт
Использовать для
герметизации
резьбовых
соединений
фитингов
Производитель может менять конструкцию и комплектацию изделия без предварительного уведомления
Схема подключения 1.OB.PS
Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS
517647Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PSИнструкция по монтажу системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3
.OB.PS.
Схема подключения 2.OB.PS
Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS
500605Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PSИнструкция по монтажу системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3
.OB.PS.

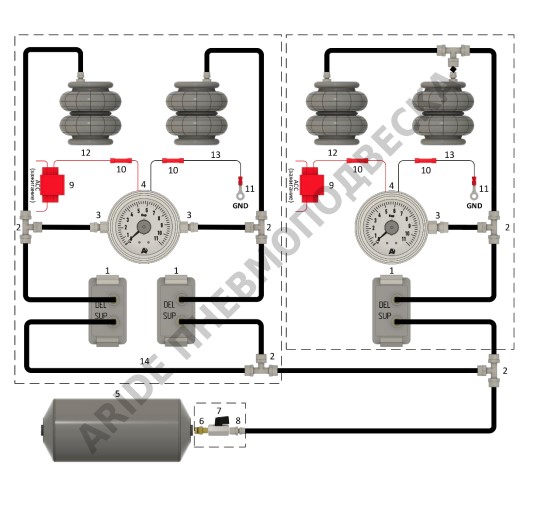

Схема размещения деталей 3.OB.PS
Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PS
534531Системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3.OB.PSИнструкция по монтажу системы управления пневматической подвеской 1.OB.PS, 2.OB.PS, 3
